FS5L1 / FS5L2(커넥터 무) FS5C1 / FS5C2(커넥터 유)
◈적용 ◈특징
○ 가전제품 전류측정/모니터링,계전보호용 ○ 소형사이즈로 다양한 전력설비에 사용
○ 각종 다양한 소전력 측정설비 ○ 소 전류 모니터링 및 보호용도에 적합
○ 저전력 제어설비/콘트롤러 장비 ○ 미세전류에서도 고감도 가능/손쉬운 개폐조작.
○ 전력통신설비 & 고속철도전력설비 ○ 우수한 정밀도(비오차&위상각)대비 저렴한 가격
○ 저전압 전력설비 & 스위칭/보호용 ○ 개폐형 타입으로 활선상태에서 설치용이
○ 전력측정설비/PLC(파워정밀측정) ○ 정밀 분해능으로 UP Grade향상
○ 태양광/풍력 소형 발전설비
◎도 면◎

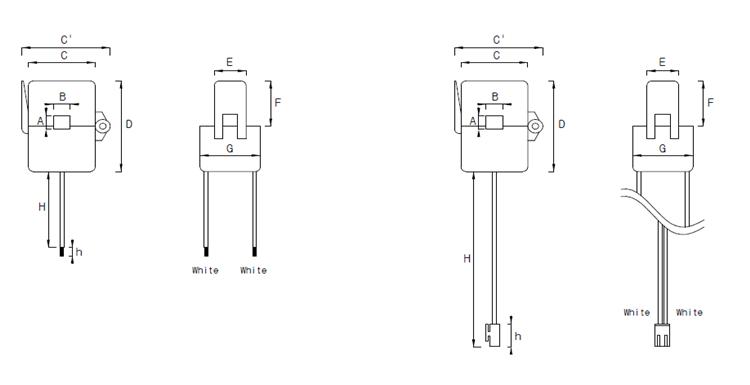

FS5L1 / FS5L2(커넥터 무) FS5C1 / FS5C2(커넥터 유)
케이블 출력선: 백색(Phase Line) 케이블 출력선: 백색(Phase Line)
백색(Neural Line) 백색(Neural Line)
◎표준 제품 및 칫수◎
◆FS5L1 / FS5L2◆ ◆FS5C1 / FS5C2◆
(단위 : mm)
|
TYPE |
제품명 |
A
(min) |
B
(max) |
C (C')
(max) |
D
(max) |
E
(max) |
F
(max) |
G
(max) |
H
(max) |
h
(max) |
|
OPEN형 |
FS5L1/FS5L2 |
4.5 |
5 |
20 (26) |
28±0.5 |
9 |
13 |
18 |
180 |
10 |
|
FS5C1/FS5C2 |
280 |
*고객의 요청에 따라 (리드선 길이)변경가능
◎제품 특성표◎
◆FS5L1 / FS5L2◆ ◆FS5C1 / FS5C2◆
|
TYPE |
제품명 |
주파수
(Hz) |
측정대상
전류범위
(A) |
2차 출력값(mV)
(Rms) 5Ω기준 |
적용허용온도
(℃) |
|
|
비율 |
커넥터(무) |
커넥터(유) |
|
OPEN형 |
1:100 |
FS5L1 |
FS5C1 |
10Hz~2KHz |
0.05A~4A |
AC 2.1mV~168mV |
-25˚~80˚ |
|
1:200 |
FS5L2 |
FS5C2 |
0.05A~8A |
AC 1.1mV~183mV |
|
내전압 테스트 |
OK ThruAC 2KV Per1min |
|
직진성/선형성(비오차) % |
±1% |
|
위상 지연오차(위상각) ° |
180′(3°)이내 |

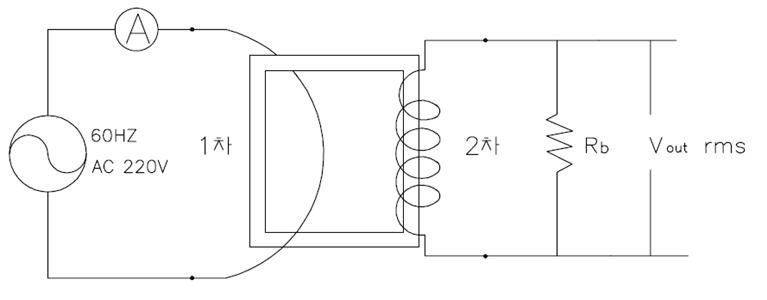

◎테스트 조건◎
◆FS5L1 / FS5L2◆ ◆FS5C1 / FS5C2◆
◎출력 특성 그래프◎

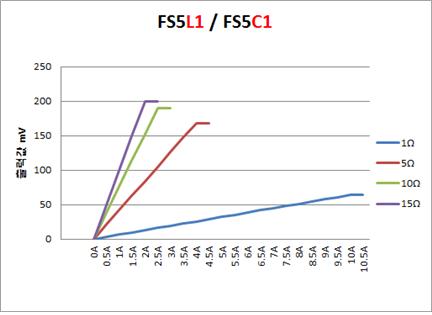

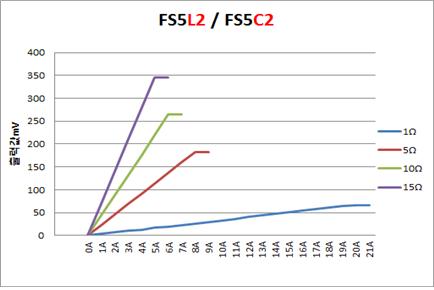

◆FS5L1 / FS5L2◆ ◆FS5C1 / FS5C2◆
●테스트조건: ●주파수:60hz ●2차출력단위:mV(AC) rms ● 2차 저항: (1Ω / 5Ω / 10Ω / 15Ω)
